柔性石墨复合垫片(高强石墨垫) >> 柔性石墨复合垫片(高强石墨垫)

1. 结构与性能特点

   柔性石墨复合垫是由冲齿(刺)或冲孔的金属芯板与柔性石墨复合而成。由于垫片的主要材料为柔性石墨,金属薄芯板对石墨材料仅起增强加固作用,因此有较好的柔软性,在螺栓的拉紧力作用下能产生较大的压缩变形和回弹,能很好地补偿法兰表面的凹凸不平和缺陷,加上柔性石墨本身作为垫片材料所具有包括密封性在内的一系列优异性能使它成为综合性能较好的垫片。

2. 垫片型式及代号

垫片型式

代号

突面法兰用柔性石墨复合垫

RF

突面法兰用内包边柔性石墨复合垫

RF-E

凹凸面法兰用柔性石墨复合垫

MFM

榫槽面法兰用柔性石墨复合垫

TG

3. 构成材料及代号

芯板及包边材料名称

代号

最高工作温度 ℃

低碳钢

St

450

0Cr18Ni9

304

650*

  * 用于氧化性介质时≤450 ℃

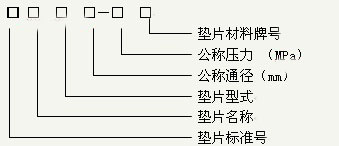

标记

示例:适用于HG20592法兰标准所规定的公称通径200 mm,公称压力4.0 MPa,芯板材料为0Cr18Ni9的突面法兰用内包边柔性石墨复合垫片:

           HG 20608  石墨复合垫  RF-E  200-4.0  304

1. 垫片尺寸

     柔性石墨复合垫片的尺寸已在标准作了规定,定货时按标准规定列出其标记即可。

HG 20608-97适合于 HG 20592-97法兰,HG 20629-97法兰。其它非标产品可按图制造或咨询确定。

2. 应用

使用压力: ~6.3 MPa。

制造标准: HG 20608-97 《钢制管法兰用柔性石墨复合垫片(欧洲体系)》

           HG 20629-97 《钢制管法兰用柔性石墨复合垫片(美洲体系)》

   应用场合:广泛用于中低压场合,尤其适合作为中低压石棉橡胶板或耐油石棉橡胶板的升级换代产品。
