1. 结构与性能特点
金属环垫是环连接密封面钢制管法兰上用的密封垫片。这种垫片在螺栓预紧力的作用下其密封部位能形成极高的接触应力,而且具有一定的压力自密封性能,因而其密封性能比较好,能在温度压力变化的情况下保持其密封性能。此外,它整体金属结构牢固,安全可靠性高,一般可用于普通垫片难以胜任的高温高压场合。
2. 垫片型式及代号
2.1 常用的金属环垫型式为八角垫(见图1)和椭圆垫(见图2)。
2.2 代号
1. 构成材料及适用范围
材料名称 |
代号 |
最高使用温度
℃ |
GB/T 9130 |
JB/T 89 |
HG2061220633 |
SH 3403 |
软铁 |
D |
- |
- |
软铁 |
450 |
钢 |
- |
- |
- |
- |
|
08 |
08 |
08或10 |
08或10 |
- |
425 |
10 |
10 |
- |
- |
10 |
425 |
4%~6%铬0.5%钼 |
F5 |
- |
- |
- |
450 |
0Cr13 |
410S |
0Cr13 |
410 |
0Cr13 |
540 |
00Cr19Ni10 |
304L |
- |
- |
00Cr19Ni10 |
450 |
0Cr18Ni9 |
304 |
0Cr18Ni9 |
304 |
0Cr18Ni9 |
700 |
0Cr18Ni10Ti |
321 |
- |
- |
0Cr18Ni10Ti |
700 |
0Cr18Ni11Nb |
347 |
- |
- |
- |
600 |
0Cr17Ni12Mo2 |
316 |
- |
316 |
0Cr17Ni12Mo2 |
700 |
00Cr17Ni14Mo2 |
316L |
00Cr17Ni14Mo2 |
- |
00Cr17Ni14Mo2 |
450 |
1Cr5Mo |
- |
- |
501 |
- |
|
注:F5标识仅表示ASTM A182A/A182M:2005规定的化学成份要求。 |

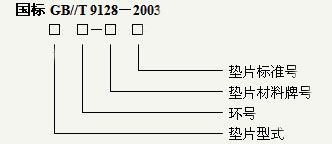

2. 标记

示例:环号为20,材料为 0Cr18Ni9 的八角形金属环垫的标记:
八角垫 R.20-0Cr18Ni9 GB/T 9128

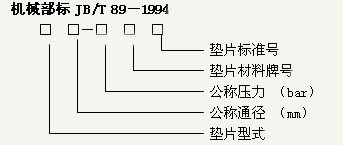

示例:公称通径150mm,公称压力10.0 MPa,材料为0Cr13的八角形金属环垫:
八角垫 150-100 0Cr13 JB/T 89-94

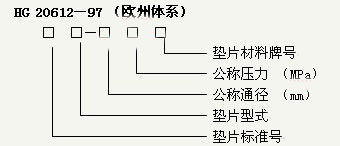

化工部标

示例:公称通径150mm,公称压力10.0 MPa,材料为0Cr18Ni9的八角形金属环垫:
HG 20612 八角垫 150-10.0 304

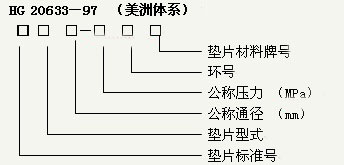

示例:公称通径100mm,公称压力11.0 MPa,环号R37,材料为0Cr18Ni9的八角形金属环垫:
HG 20633 八角垫 100-11.0 R37 304

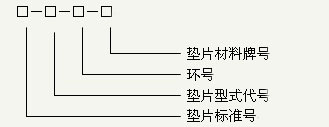

示例:环号R20,材料为0Cr18Ni9 的椭圆形金属环垫的标记:
SH 3403-GRV-R20-0Cr18Ni9
5. 垫片尺寸
金属环垫的尺寸已在相关标准作了规定,定货时选定相应的标准并按标准规定列出其标记即可。非标产品可按图制造或咨询确定。
6. 应用
使用压力:~42.0 MPa
制造标准:GB/T 9128-2003,GB/T 9130-2007,JB/T 89-1994,HG 20612-1997,
HG 20633-1997, SH 3403-1996。
应用场合:适用于高温高压场合,特别是在压力温度交变的场合使用。
